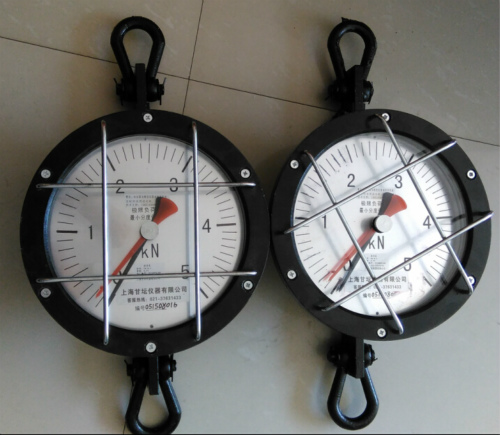

50吨拉力表.铁路、港口用FX-500kn机械式拉力表
一、用途
卸扣广泛适用于电力、冶金、石油、机械、铁路、化工、港口、矿山、建筑等各行各业
用于测量汽车、火车、船舶以及其他拖运设备和机器、绳索等的牵引力每一位拉力计的测量自1/10量程至极限量程。
二、主要参数
|
极限负荷 |
最小分度值(KN) |
外形尺寸（长×宽×高） |
|
||
|
单位(KN) |
单位(吨) |
去耳环(mm) |
带耳环(mm) |
质量(kg) |
|
|
FX-5 KN |
0.5吨 |
0.1 |
402×268×162 |
535×270×162 |
14 |
|
FX-10 KN |
1吨 |
0.2 |
402×268×162 |
535×270×162 |
15 |
|
FX-20 KN |
2吨 |
0.5 |
402×268×162 |
535×270×162 |
15 |
|
FX-30 KN |
3吨 |
0.5 |
574×304×177 |
835×305×180 |
24 |
|
FX-50 KN |
5吨 |
1 |
574×304×182 |
835×307×183 |
26 |
|
FX-100 KN |
10吨 |
2 |
684×304×212 |
973×307×212 |
45 |
|
FX-200 KN |
20吨 |
5 |
684×304×212 |
1070×307×212 |
55 |
|
FX-300 KN |
30吨 |
5 |
790×350×232 |
1205×352×228 |
85 |
|
FX-500 KN |
50吨 |
10 |
870×350×255 |
1245×352×258 |
120 |
三、精度等级和允差
2级精度允差为±2%（全量程）。
四、使用说明
1、使用前应使主动针（黑色指针）对准零位线，调整方法；旋转位于壳外下侧调零旋 钮即可，另外，应使被动针（红色指针）与主动针重合。调整方法：旋转位于表玻 璃中心的复位旋钮即可。
2、有效载荷禁止超过极限载荷，否则会损坏拉力计。
3、禁止自行拆卸拉力计部件，避免影响拉力计精度。
4、使用拉力计时禁止撞击或跌落，加卸载荷应平稳缓慢，使用后应放在干燥处防止受潮。
